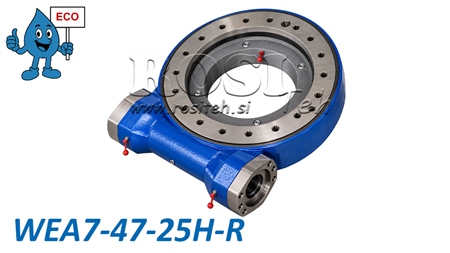

POLŽASTI VRTLJIVI POGON SERIJE WEA7 3,5kNm razmerje 47:1 ECO

Opis

Polžasti vrtljivi pogoni serije WEA iz naše ECO linije predstavljajo zmogljivo, robustno in cenovno dostopno rešitev za nadzorovano vrtenje težjih konstrukcij ter delovnih naprav. Združujejo polžasti reduktor in vrtljivi ležaj v kompaktno enoto, ki omogoča prenos visokega navora ter prenašanje aksialnih, radialnih in prevrnitvenih obremenitev.

Serija WEA ECO ponuja odlično razmerje med ceno in zmogljivostjo ter je primerna za uporabo v kmetijski, gozdarski, gradbeni in industrijski mehanizaciji, kjer sta potrebna velika vrtilna sila in natančno pozicioniranje bremen.

Delovanje polžastega vrtljivega pogona

Polžasti vrtljivi pogon deluje na principu polžastega zobniškega prenosa, pri katerem polž poganja zobati vrtljivi obroč. Takšna zasnova omogoča veliko redukcijsko razmerje, visok izhodni navor ter počasno, enakomerno in nadzorovano vrtenje. Pogon je mogoče upravljati z ustreznim hidromotorjem. Konstrukcija podpira neprekinjeno vrtenje za 360°, vgrajeni vrtljivi ležaj pa omogoča prenašanje velikih aksialnih in radialnih sil ter prevrnitvenih momentov, zato je pogon primeren tudi za zahtevnejše delovne pogoje.

Glavne prednosti

• ECO linija – cenovno dostopna rešitev z odličnim razmerjem med ceno in zmogljivostjo.

• Visok izhodni navor za vrtenje težjih konstrukcij in bremen.

• Kompaktna in robustna konstrukcija z integriranim vrtljivim ležajem.

• Možnost neprekinjenega vrtenja za 360°.

• Natančno in nadzorovano vrtenje z visokim redukcijskim razmerjem.

• Visoka nosilnost pri aksialnih in radialnih obremenitvah.

• Odpornost proti velikim prevrnitvenim momentom.

• Kakovostni materiali in toplotno obdelani zobniški elementi.

• Široka izbira modelov za različne obremenitve in področja uporabe.

Področja uporabe

Polžasti vrtljivi pogoni serije WEA ECO se uporabljajo v različnih panogah, predvsem tam, kjer je potrebno zanesljivo vrtenje in pozicioniranje težjih delovnih sklopov.

• Gozdarska mehanizacija – gozdarske prikolice, dvigala in vrtljive konstrukcije.

• Kmetijska mehanizacija – vrtljive roke, priključki in delovni stroji.

• Gradbena mehanizacija – žerjavi, dvižne naprave in vrtljive platforme.

• Industrijska oprema – pozicionirne naprave, vrtljive mize in manipulacijski sistemi.

• Transportna in specialna vozila – vrtljivi delovni sklopi in nadgradnje.

Materiali in konstrukcija

Polžasti vrtljivi pogoni serije WEA ECO so izdelani iz kakovostnih jekel, ki zagotavljajo mehansko trdnost, odpornost proti obrabi in dolgo življenjsko dobo ob ustreznem vzdrževanju.

Zobniški elementi so lahko izdelani iz jekel 45, 50Mn, 42CrMo oziroma 42CrMo4, polži pa iz materialov 42CrMo ali 20CrMoTi. Posamezni elementi so toplotno obdelani za izboljšanje trdote in odpornosti proti obrabi.

Trdota kaljenih tekalnih površin znaša 55–62 HRC, trdota površine polžastega zobniškega sklopa pa 58–62 HRC.

Polžasti pogon je tovarniško predhodno namazan.

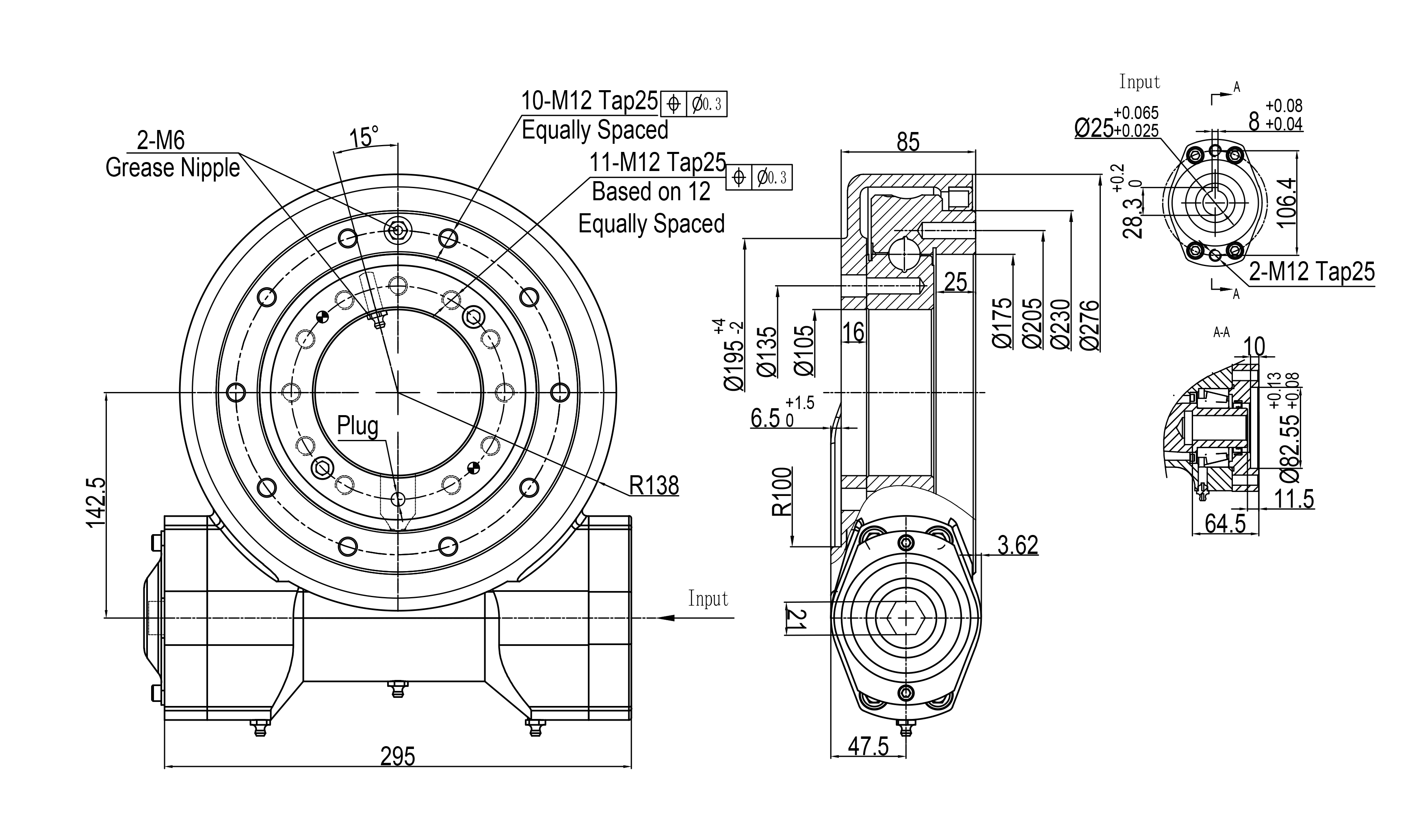

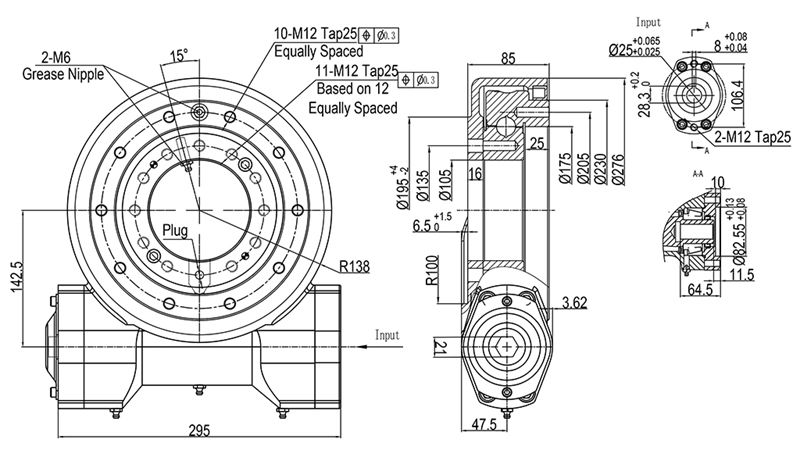

Dimenzije WEA07 - ECO

Diagram mejnih obremenitev

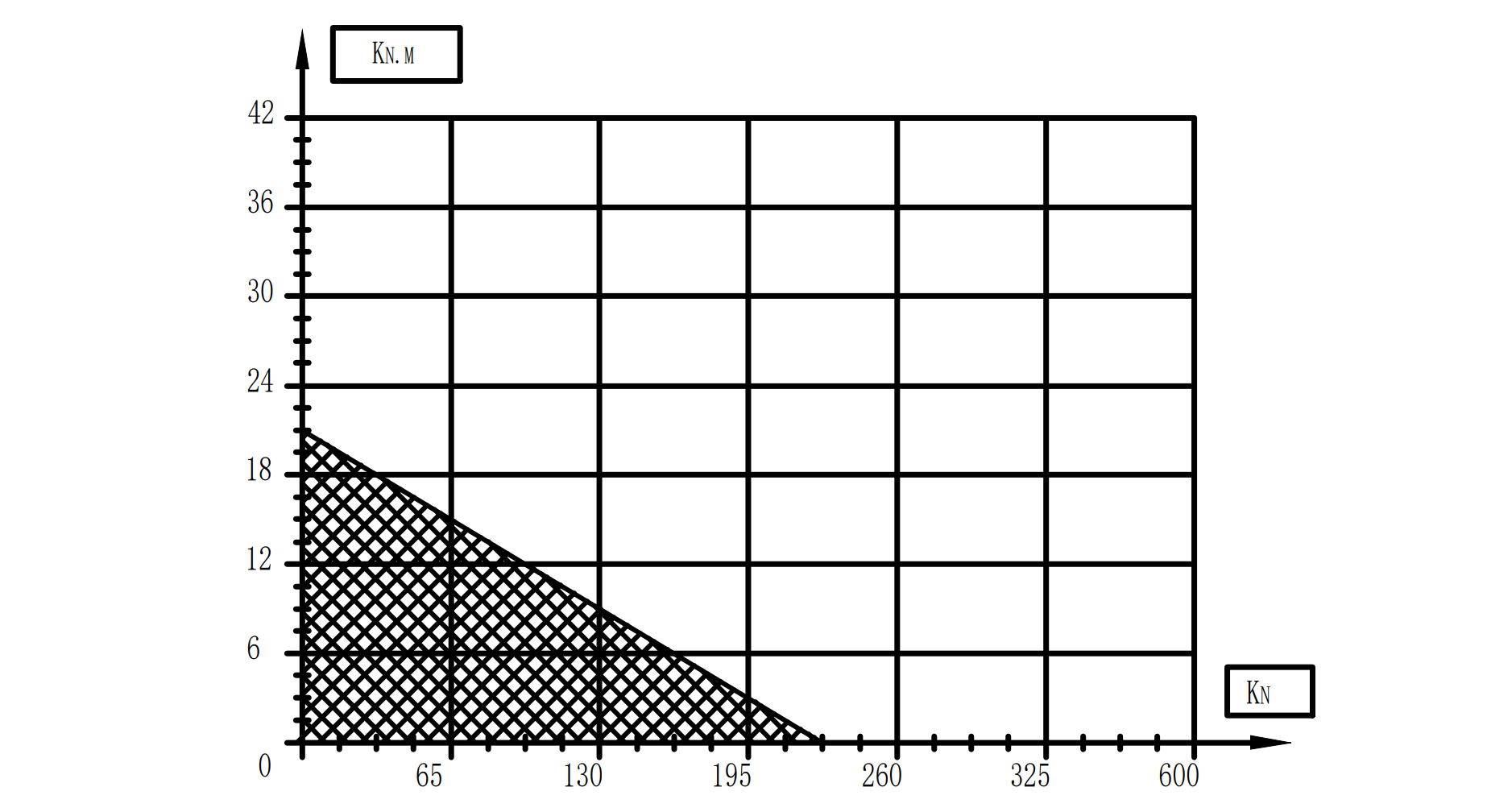

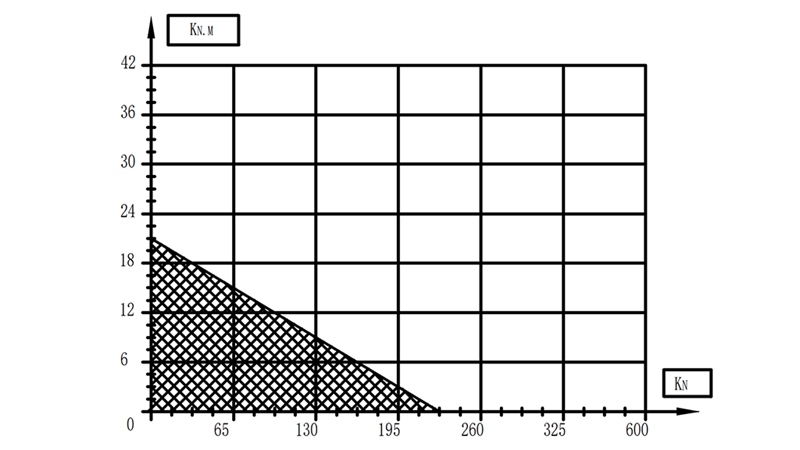

Diagram prikazuje dovoljene kombinacije aksialne obremenitve in prevrnitvenega momenta polžastega vrtljivega pogona WEA7. Z naraščanjem aksialne obremenitve se zmanjšuje dopustni prevrnitveni moment. Za pravilno izbiro in varno uporabo pogona je treba upoštevati mejne vrednosti, ki jih določa proizvajalec.

Vodoravna os: aksialna obremenitev v kN.

Navpična os: prevrnitveni moment v kNm.

Označeno območje: območje dopustnih kombinacij obremenitev po diagramu proizvajalca.

Mejna črta: meja kombinirane obremenitve, ki je ne smemo preseči.
