MANUELL HYDRAULISK VENTIL MONOBLOKK 6xZ50
| Teknisk informasjon | |
| Leverandør: | Bulgaria |
| Retur eller bytte: | 14 dager |
| Garanti: | 6 måneder |
| Produktvekt: | 10 kg |
| Ventiltype: | Z50 monoblokk |
| Nominell gjennomstrømning: | 50 L/min |
| Antall seksjoner: | 6 |
| Husmateriale: | Støpejern |
| Sleidemateriale: | Karbonstål (16 mm diameter) |
| Betjening: | Mekanisk (via betjeningsspak) |
| Hydraulikkrets: | Parallell |
| Maks. trykk (port T): | 35 bar (returtrykk) |
| Maks. trykk (port P): | 315 bar (inntakstrykk) |
| Maks. trykk (port A og B): | 315 bar (arbeidstrykk) |
| Fabrikkinnstilt trykkbegrensningsventil: | 180 bar |
| Innstillingsområde for trykkbegrensningsventil: | Avhengig av fjær: 50–120 / 120–250 / 220–315 bar |
| Intern lekkasje: | 7 cm³/min ved Δp = 100 bar og 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oljens driftstemperatur: | -20°C til +80°C med NBR-tetninger |
| Oljeviskositet: | 15–75 mm²/s (anbefalt) |
Beskrivelse
Z50 hydrauliske monoblokk-retningsventiler er konstruert for pålitelig og presis manuell styring av hydraulikkoljestrømmen mellom pumpen og hydrauliske aktuatorer. De er tilgjengelige i versjoner med 1 til 7 seksjoner, noe som muliggjør styring av én til syv uavhengige hydrauliske funksjoner avhengig av kravene til hydraulikksystemet.
Hver seksjon har A- og B-arbeidsporter med G 3/8" gjenger for tilkobling av en hydraulikksylinder, hydraulikkmotor eller annen dobbeltvirkende hydraulisk aktuator. Hovedtrykkport P og returport T har G 1/2" gjenger.
Ventilen betjenes mekanisk med betjeningsspaker. Når en individuell spak beveges, ledes hydraulikkoljen til den ene eller den andre arbeidsporten, og bevegelsesretningen til den tilkoblede aktuatoren styres. I nøytralstilling er den aktuelle hydrauliske funksjonen ikke aktivert.
Hovedfordeler med Z50-ventiler:
- tilgjengelig med 1 til 7 seksjoner,
- kompakt monoblokkonstruksjon,
- enkel og direkte manuell betjening,
- uavhengig styring av individuelle hydrauliske funksjoner,
- standard hydraulikktilkoblinger,
- robust konstruksjon for bruk på landbruks- og arbeidsmaskiner.
Z50 hydrauliske monoblokkventiler er egnet for bruk på landbruks- og skogsmaskiner, samt forskjellig industrielt og mobilt hydraulisk utstyr. Valg av riktig antall seksjoner gjør at ventilen kan tilpasses antallet hydrauliske funksjoner som kreves av en bestemt maskin eller applikasjon.

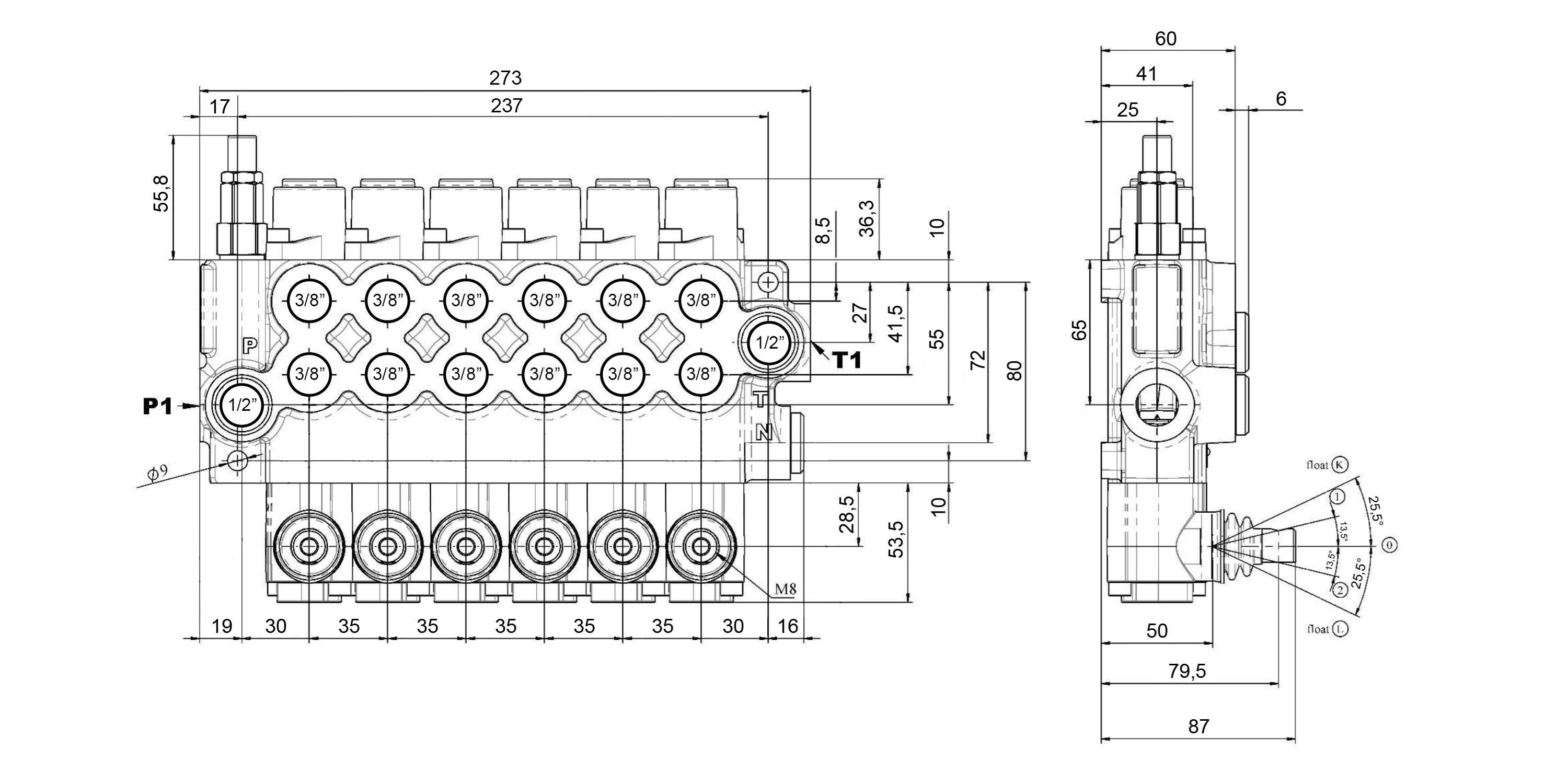

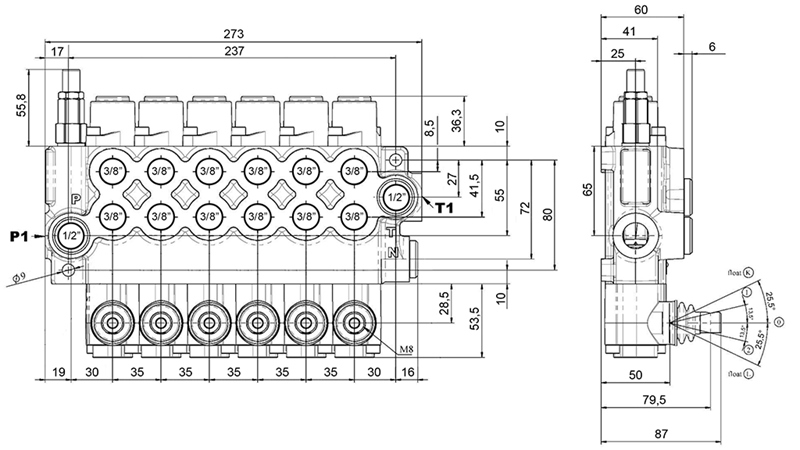

Dimensjoner

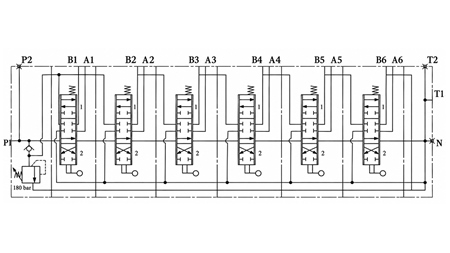

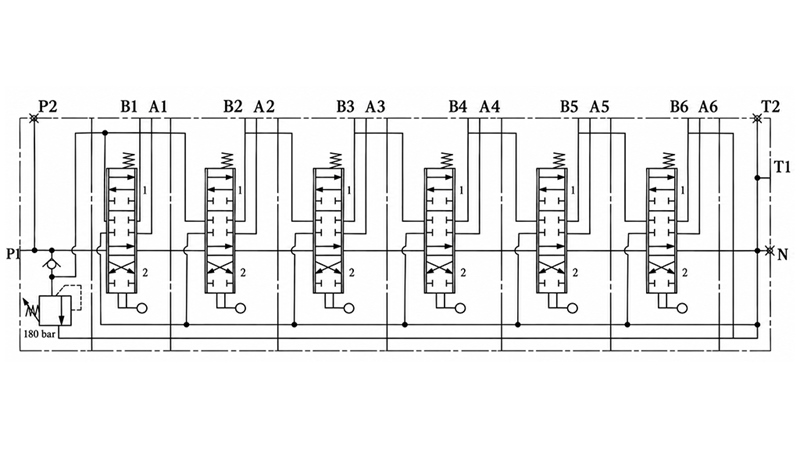

Hydraulikkskjema
