MANUELL HYDRAULISK VENTIL MONOBLOKK 5xZ80
| Teknisk informasjon | |
| Leverandør: | Bulgaria |
| Retur eller bytte: | 14 dager |
| Garanti: | 6 måneder |
| Produktvekt: | 13,6 kg |
| Ventiltype: | Z80 monoblokk |
| Nominell volumstrøm: | 80 L/min |
| Antall seksjoner: | 5 |
| Ventilhusmateriale: | Støpejern |
| Sleidemateriale: | Karbonstål (18 mm diameter) |
| Betjening: | Mekanisk (via betjeningsspak) |
| Hydraulikkrets: | Parallell |
| Maks. trykk (port T): | 35 bar (returtrykk) |
| Maks. trykk (port P): | 315 bar (innløpstrykk) |
| Maks. trykk (porter A og B): | 315 bar (arbeidstrykk) |
| Fabrikkinnstilt trykkbegrensningsventil: | 180 bar |
| Innstillingsområde for trykkbegrensningsventil: | 120-250 bar |
| Intern lekkasje: | 8 cm³/min ved Δp = 100 bar ved 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Oljetemperatur under drift: | -20°C til +80°C med NBR-tetninger, -20°C til +100°C med FPM-tetninger |
| Oljeviskositet: | 15–75 mm²/s (anbefalt) |
Beskrivelse
Z80 hydrauliske monoblokkventiler er konstruert for pålitelig og presis styring av hydraulikkoljestrømmen mellom pumpen og hydrauliske aktuatorer. De er tilgjengelige i versjoner med 1 til 6 seksjoner, noe som gjør det mulig å styre én til seks uavhengige hydrauliske funksjoner avhengig av systemkravene.
Hver seksjon har A- og B-arbeidsporter. Standard BSP-versjon bruker en G 1/2-tilkobling for P-trykkinnløpet, G 3/4 for T-returporten og G 1/2-tilkoblinger for A- og B-arbeidsportene. Avhengig av valgt sleidekonfigurasjon er ventilen egnet for styring av dobbeltvirkende eller enkeltvirkende hydraulikksylindere, hydraulikkmotorer og andre hydrauliske aktuatorer.
I den manuelt betjente versjonen styres ventilen mekanisk med spaker. Bevegelse av en enkelt spak leder hydraulikkolje til den tilhørende arbeidsporten, og styrer dermed bevegelsesretningen til den tilkoblede aktuatoren. I nøytralstilling er den aktuelle hydrauliske funksjonen ikke aktivert.
Hovedfordeler med Z80-ventiler:
- nominell volumstrøm: 80 l/min,
- maksimalt arbeidstrykk: 315 bar,
- tilgjengelig med 1 til 6 seksjoner,
- kompakt og robust monoblokkkonstruksjon,
- enkel og direkte manuell betjening,
- uavhengig styring av individuelle hydrauliske funksjoner,
- standard hydraulikktilkoblinger,
- egnet for ulike mobile og stasjonære hydraulikksystemer.
Z80-ventiler er utstyrt med en hovedtrykkbegrensningsventil og en tilbakeslagsventil. De er tilgjengelige i parallelle eller tandemkonfigurasjoner, med en valgfri Power Beyond (Carry Over)-tilkobling for tilkobling av ekstra hydraulikkventiler.
Z80 hydrauliske monoblokkventiler er egnet for bruk på landbruks- og skogsmaskiner samt diverse industrielt og mobilt hydraulisk utstyr. Valg av riktig antall seksjoner og sleidetype gjør at ventilen kan tilpasses de spesifikke hydrauliske funksjonene til hver maskin eller applikasjon.

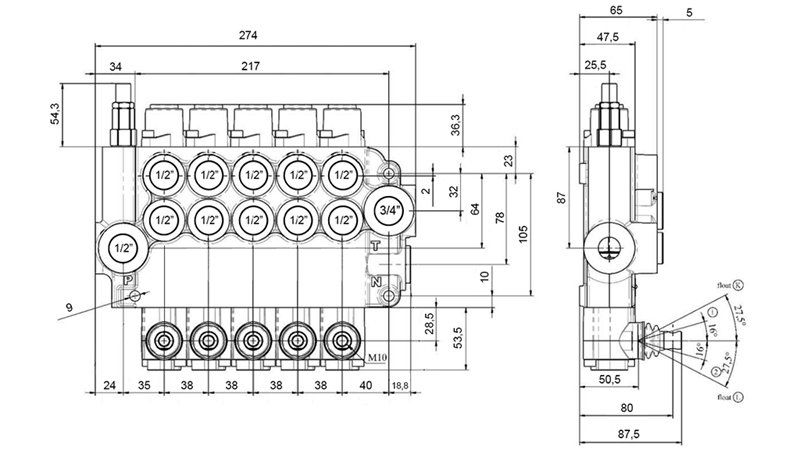

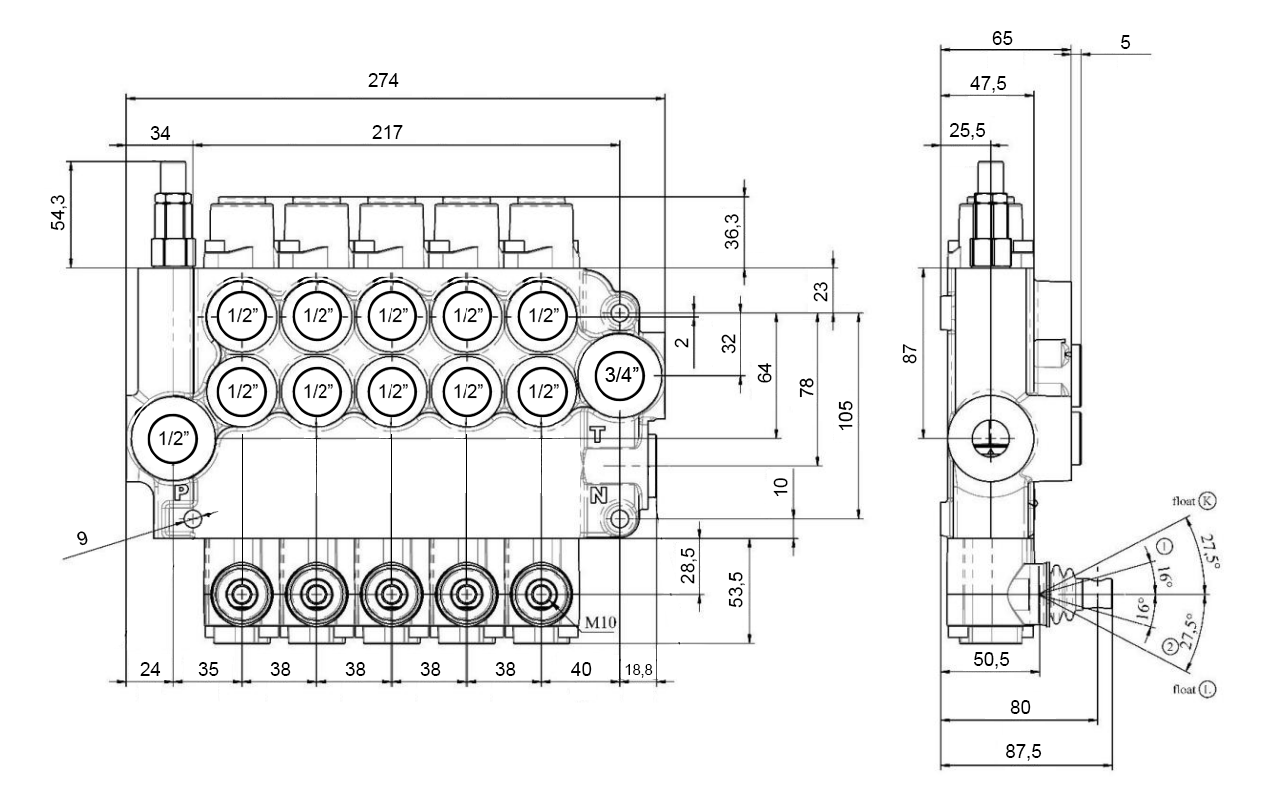

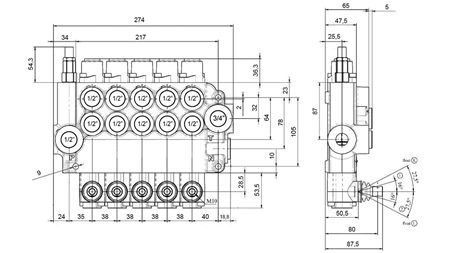

Mål

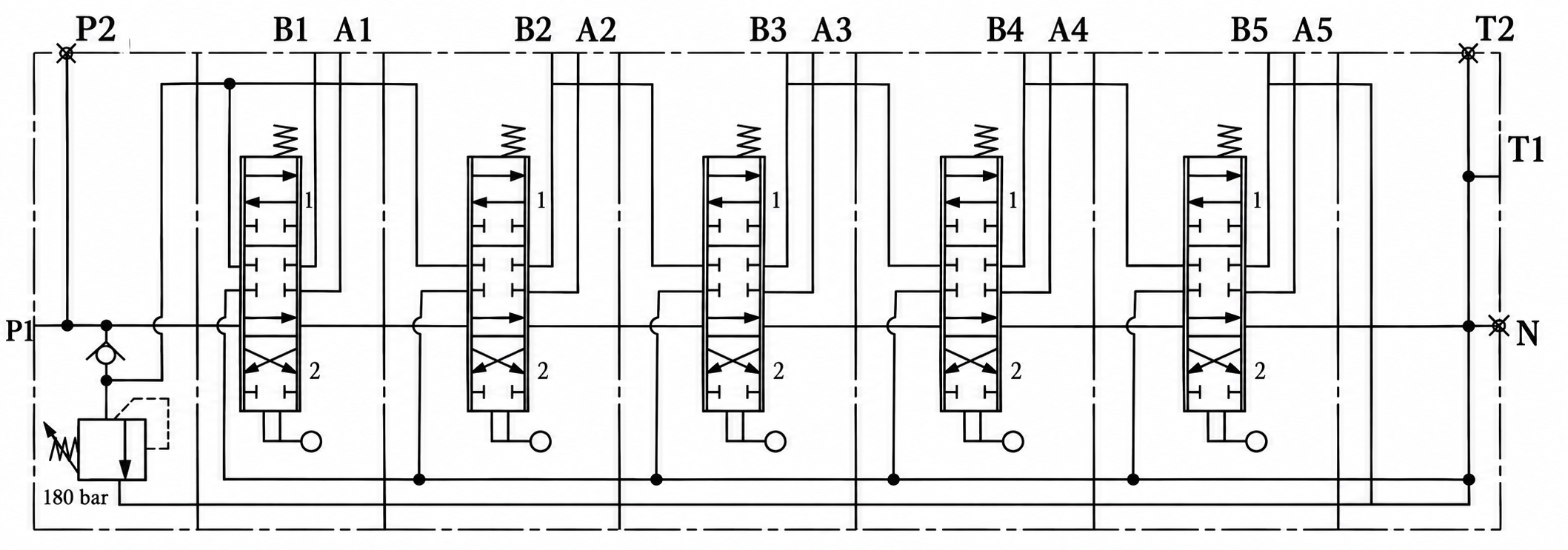

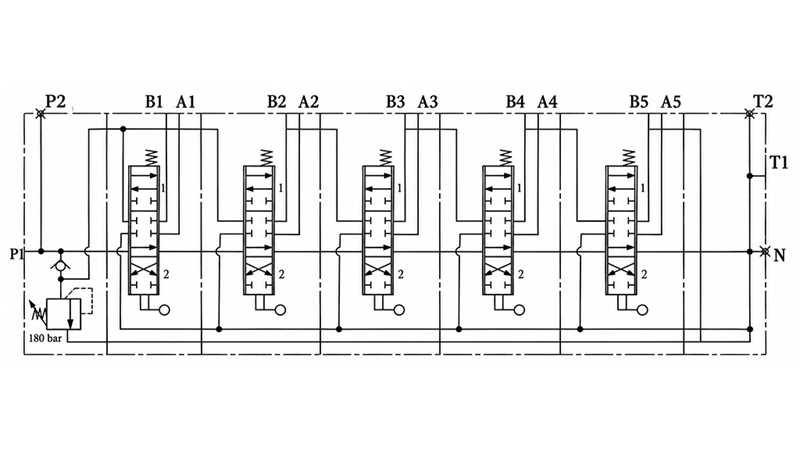

Hydraulikkskjema
