MANUELL HYDRAULISK VENTIL MONOBLOKK 4xZ80
| Teknisk informasjon | |
| Leverandør: | Bulgaria |
| Retur eller bytte: | 14 dager |
| Garanti: | 6 måneder |
| Produktvekt: | 11,5 kg |
| Ventiltype: | Z80 monoblokk |
| Nominell gjennomstrømning: | 80 L/min |
| Antall seksjoner: | 4 |
| Husmateriale: | Støpejern |
| Sleidemateriale: | Karbonstål (18 mm diameter) |
| Betjening: | Mekanisk (via betjeningsspak) |
| Hydraulikkrets: | Parallell |
| Maks. trykk (port T): | 35 bar (returtrykk) |
| Maks. trykk (port P): | 315 bar (innløpstrykk) |
| Maks. trykk (portene A og B): | 315 bar (arbeidstrykk) |
| Fabrikkinnstilt trykkbegrensningsventil: | 180 bar |
| Justeringsområde for trykkbegrensningsventil: | 120-250 bar |
| Intern lekkasje: | 8 cm³/min ved Δp = 100 bar i 40°C |
| Driftstemperatur: | -40°C til +60°C |
| Driftstemperatur for olje: | -20°C til +80°C med NBR-tetninger, -20°C til +100°C med FPM-tetninger |
| Oljeviskositet: | 15–75 mm²/s (anbefalt) |
Beskrivelse
Z80 hydrauliske monoblokkventiler er konstruert for pålitelig og presis styring av hydraulikkoljestrømmen mellom pumpen og hydrauliske aktuatorer. De er tilgjengelige i versjoner med 1 til 6 seksjoner, noe som gjør det mulig å styre én til seks uavhengige hydraulikkfunksjoner, avhengig av systemkravene.
Hver seksjon har A- og B-arbeidsporter. Standard BSP-versjon bruker G 1/2-tilkobling for P-trykkinnløpet, G 3/4 for T-returporten og G 1/2-tilkoblinger for A- og B-arbeidsportene. Avhengig av valgt sleidekonfigurasjon er ventilen egnet for styring av dobbeltvirkende eller enkeltvirkende hydraulikksylindere, hydraulikkmotorer og andre hydrauliske aktuatorer.
I den manuelt betjente versjonen styres ventilen mekanisk med spaker. Når en individuell spak beveges, ledes hydraulikkoljen til den tilsvarende arbeidsporten, og dermed styres bevegelsesretningen til den tilkoblede aktuatoren. I nøytralstilling aktiveres ikke den aktuelle hydraulikkfunksjonen.
Hovedfordeler med Z80-ventiler:
- nominell gjennomstrømning: 80 l/min,
- maksimalt arbeidstrykk: 315 bar,
- tilgjengelig med 1 til 6 seksjoner,
- kompakt og robust monoblokkonstruksjon,
- enkel og direkte manuell betjening,
- uavhengig styring av individuelle hydraulikkfunksjoner,
- standard hydraulikktilkoblinger,
- egnet for ulike mobile og stasjonære hydraulikksystemer.
Z80-ventiler er utstyrt med en hovedtrykkbegrensningsventil og en tilbakeslagsventil. De er tilgjengelige i parallell- eller tandemkonfigurasjoner, med valgfri Power Beyond-tilkobling (Carry Over) for tilkobling av ekstra hydraulikkventiler.
Z80 hydrauliske monoblokkventiler er egnet for bruk på landbruks- og skogsmaskiner samt ulike industrielle og mobile hydrauliske utstyr. Valg av riktig antall seksjoner og sleidetype gjør at ventilen kan tilpasses de spesifikke hydraulikkfunksjonene til hver maskin eller applikasjon.

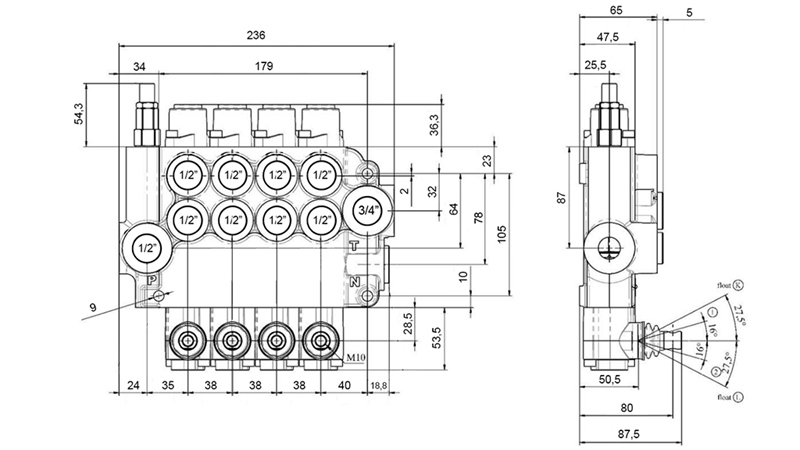

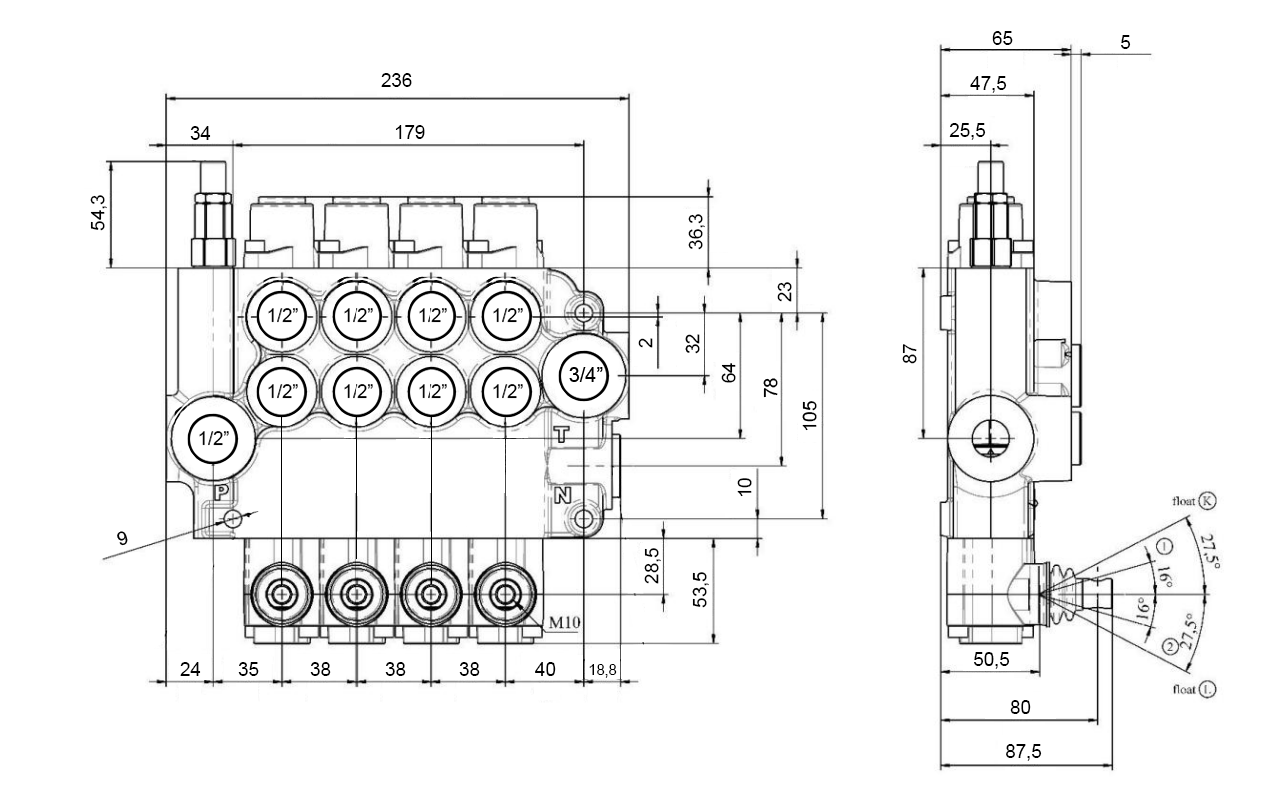

Dimensjoner

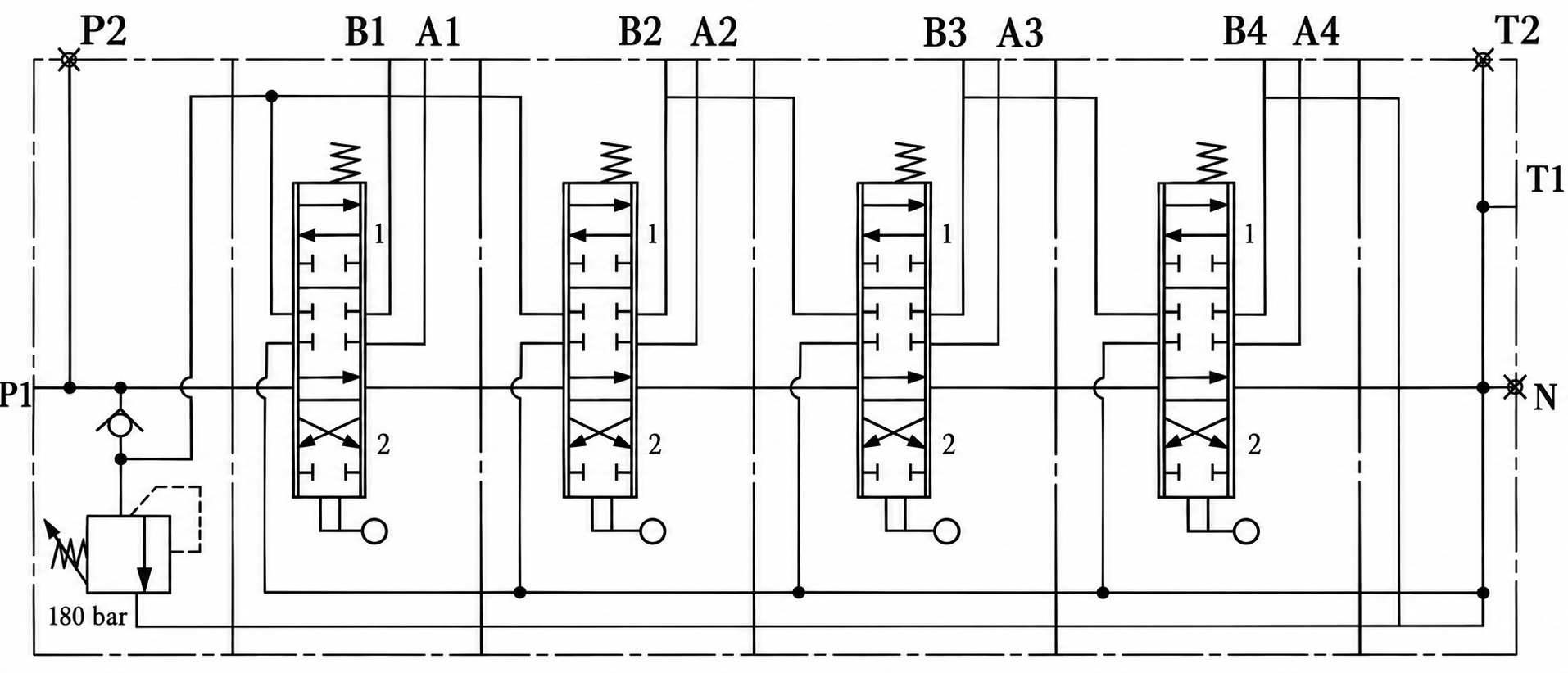

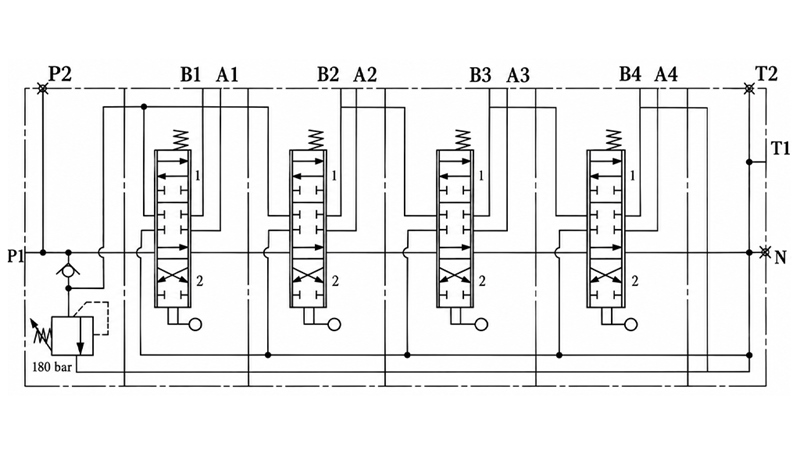

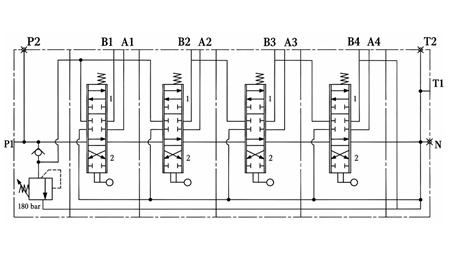

Hydraulikkskjema
